Yatay ve dikey pompalar: Temel farklılıkları anlamak

Yatay ve dikey pompalar su arıtma ve tarımdan üretime kadar çeşitli endüstrilerde kullanılan en yaygın pompa türlerinden ikisidir. Her ikisi de hareketli sıvıların birincil işlevine hizmet eder, ancak farklı tasarımları, oryantasyonları ve operasyonel özellikleri, uygulamalarında ve periçinmanslarında önemli farklılıklara yol açar.

Bu makalenin amacı, bu temel ayrımları araştırmaktır ve bunların net bir şekilde karşılaştırılmasıdır. Tasarım, avantajlar, dezavantajlar ve tipik kullanım durumları . Bu farklılıkları anlayarak, okuyucular özel ihtiyaçları için en uygun pompayı seçmek için daha iyi donanımlı olacak ve optimum verimlilik, güvenilirlik ve maliyet etkinliği sağlayacaktır.

Yatay pompa nedir?

A yatay pompa bir tür pompa Pompa mili yatay olarak yönlendirilmiştir . Bu tasarım tartışmasız en yaygın ve tanınabilir pompa konfigürasyonudur. Sıvı pompaya pervanenin ortasına girer ve emme hattına dik açıda boşaltılır.

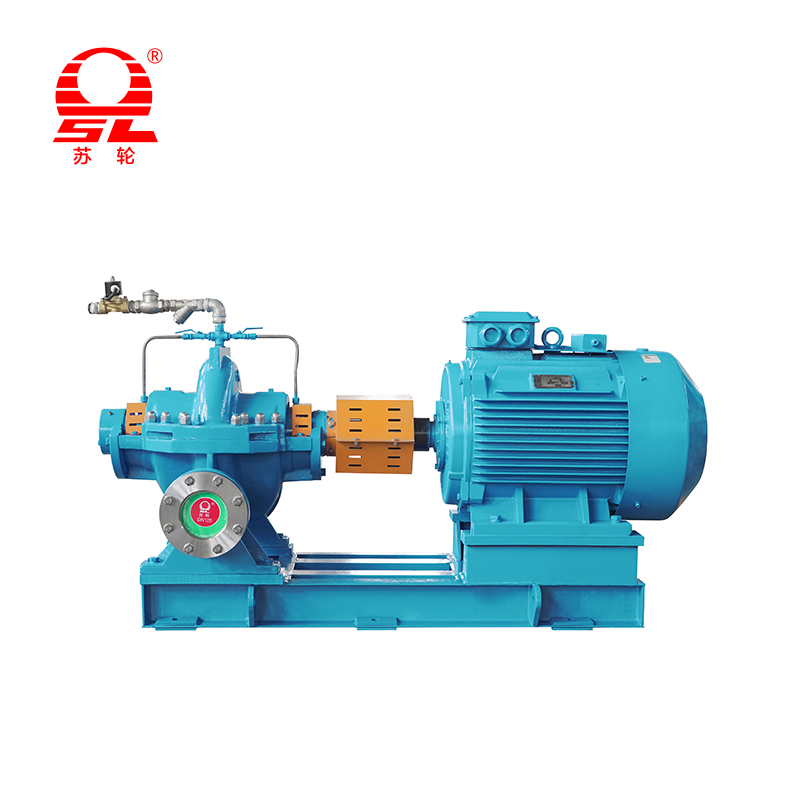

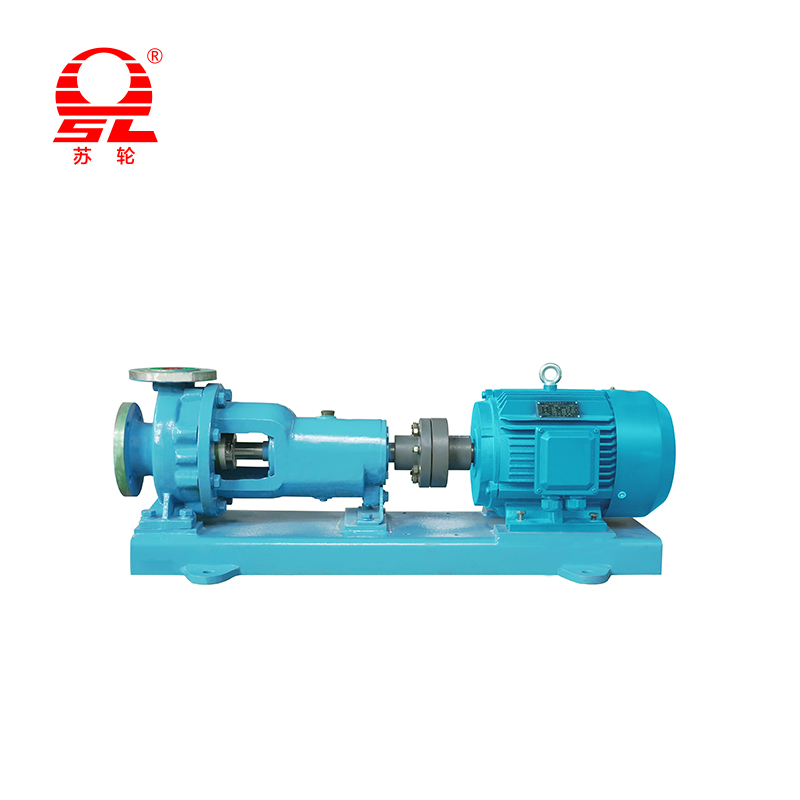

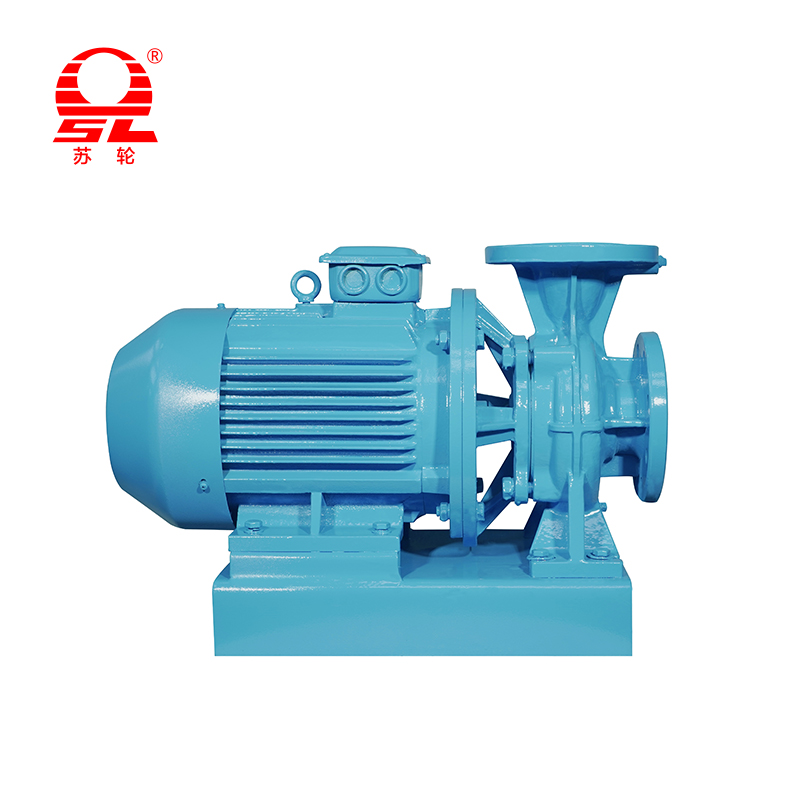

Yaygın bir örnek yatay santrifüj pompa sıvının hızını ve basıncını arttırmak için dönen bir pervane kullanır. Oldukça çok yönlüdürler ve gibi uygulamalarda yaygın olarak kullanılırlar. Su temini sistemleri, sulama, endüstriyel sıvı transferi ve kimyasal işleme . Basit tasarımları, bakım ve onarımı basitleştiren bileşenlere kolay erişim sağlar.

Dikey pompa nedir?

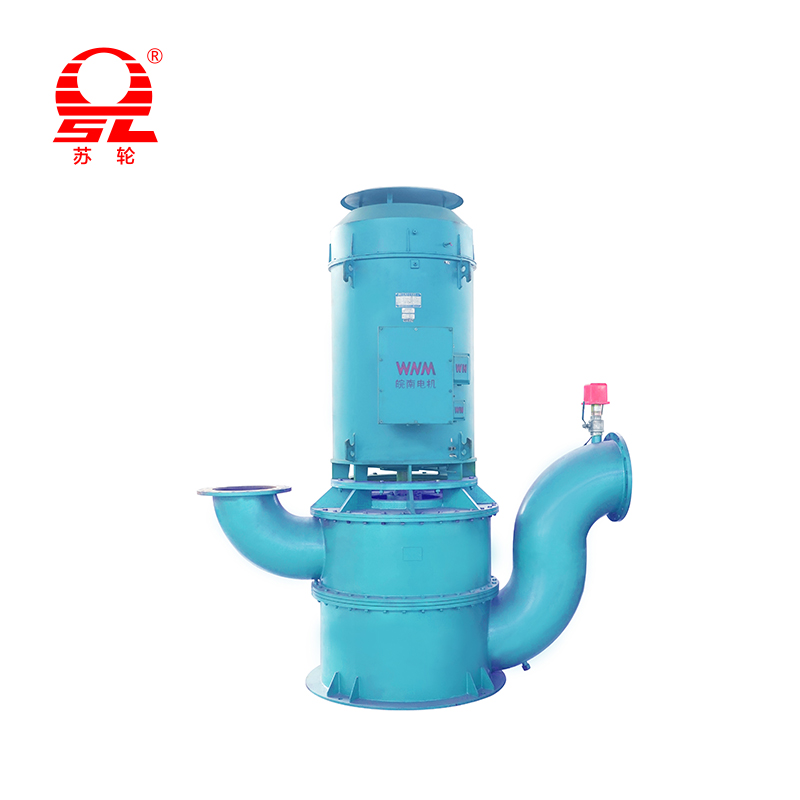

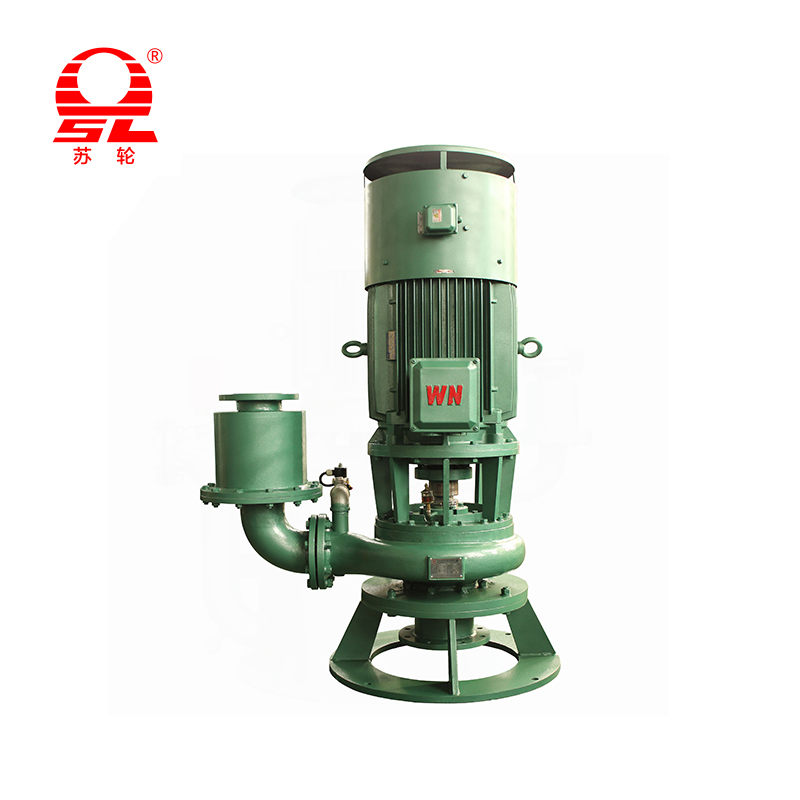

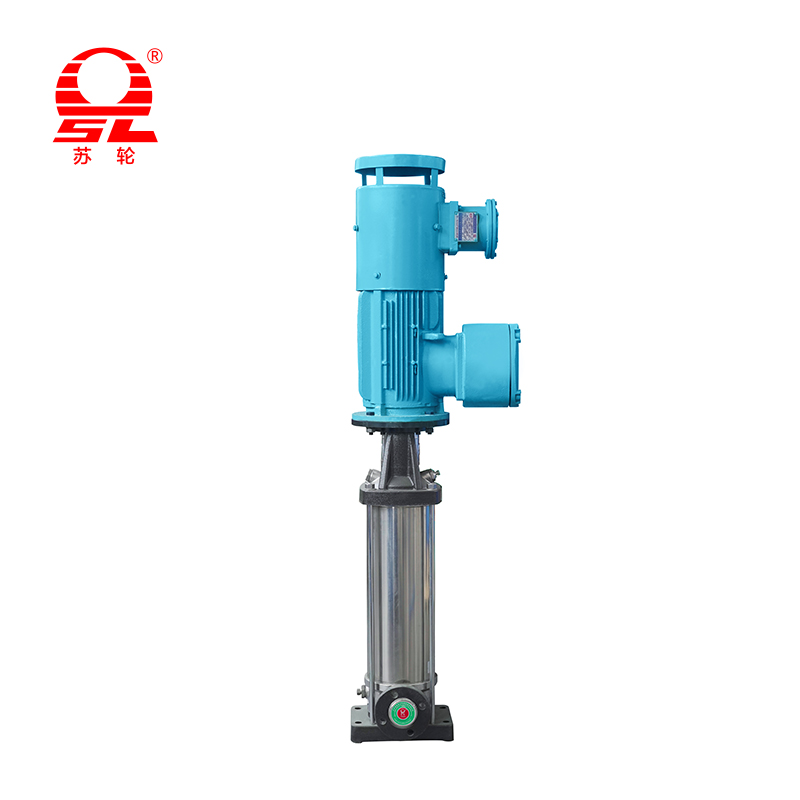

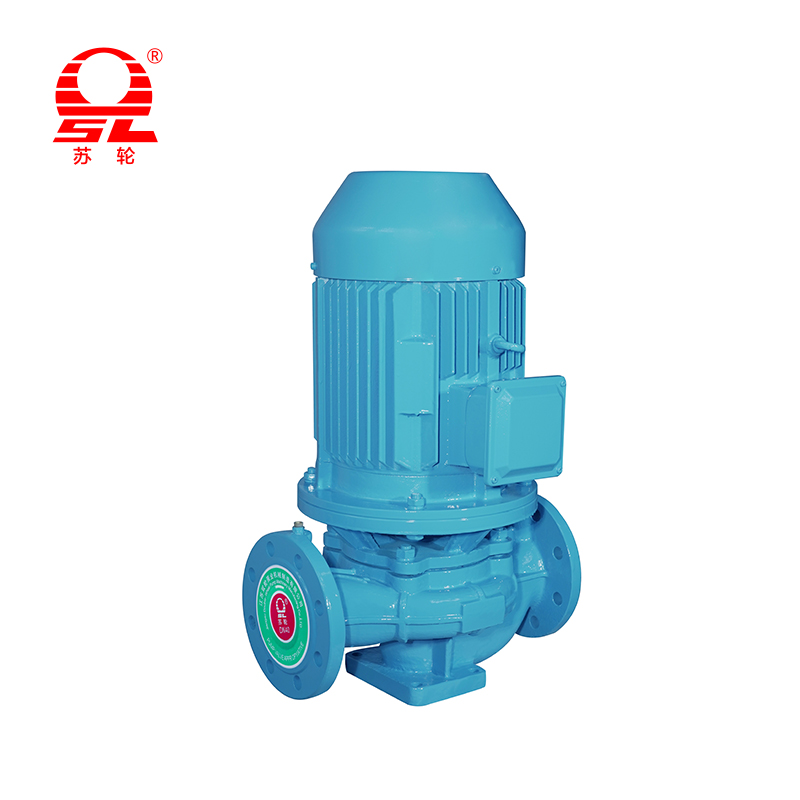

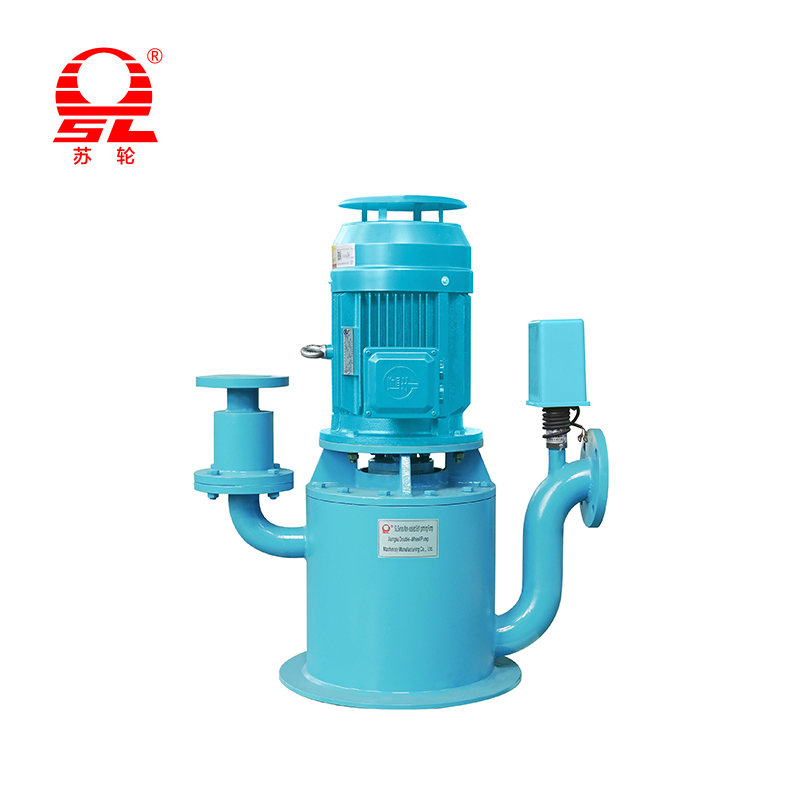

A dikey pompa bir pompa Pompa mili dikey olarak yönlendirilir . Bu yönelim, pompanın daha küçük bir ayak izine monte edilmesini sağlar, bu da onu dar alanlar için ideal hale getirir. Pompa, sıvıya kısmen veya tamamen daldırılabilir.

En iyi örnek dikey türbin pompası genellikle derin kuyularda veya karalarda kullanılır. Başka bir tür dalgın pompa tamamen sıvıya dalmış. Dikey pompalar, sıvı kaynağının zemin seviyesinin altında olduğu uygulamalar için yaygın olarak kullanılır, örneğin Derin kuyu pompalama, atık su arıtma ve yangın koruma sistemleri . Tasarımları, yüksek sıcaklıklı sıvılar veya sınırlı mevcut alanla ilgili sorunların çözülmesine yardımcı olur.

Yatay ve dikey pompalar arasındaki temel farklılıklar

Tasarım ve Yapılandırma: En belirgin fark onların yönelimidir. Yatay pompalar var yatay şaft ve tipik olarak bir taban plakasına monte edilir. Bu, erişmeyi kolaylaştırır, ancak daha büyük bir zemin alanı gerektirir. Tersine, dikey pompalar var dikey şaft , motor pompanın üzerine monte edilmiş. Bu tasarım, bir karter veya çukura daldırılmalarını veya takılmalarını sağlar ve ayak izlerini önemli ölçüde azaltır.

Alan Gereksinimleri: Dikey pompalar yerden tasarruf etmek için açık kazanan. Motorları pompanın üstüne istiflendiği için, ayak izi Yatay pompalarla karşılaştırıldığında. Bu, dikey pompaları küçük bitkiler veya pompa evlerinde olduğu gibi zemin alanının sınırlı olduğu tesisler için ideal hale getirir. Yatay pompalar daha fazlasını gerektirir zemin alanı Hem pompa hem de motor için, yan yana oldukları için.

NPSH (net pozitif emme kafası): NPSH kavitasyondan kaçınmak için gerekli bir pompanın emme portundaki basınçtır. Dikey pompalar genellikle pozitif bir emme kafası ve mükemmel olan sıvıya daldırılacak şekilde tasarlanmıştır. NPSH performansı . Bu, düşük sıvı seviyesine sahip veya kaynama noktalarına yakın yüksek sıcaklık sıvıları kullanan uygulamalar için uygun hale getirir. Yatay pompalar daha duyarlı olabilir NPSH Sorunları , her zaman mümkün olmayan yeterli emme basıncını sağlamak için genellikle sıvı kaynağının altına yerleştirilmesi gerektiğinden.

Kurulum ve Bakım: Kurulum for yatay pompalar genellikle daha basit ve daha az karmaşıktır. Düzenlemesi ve hizalanması daha kolaydır. Bileşenlerine kolayca erişilebilir, bakım ve onarım basit. İçin dikey pompalar , kurulum özellikle derin kuyu veya dalgıç tipleri için daha karmaşık olabilir, genellikle özel kaldırma ekipmanı gerektirir. Bakım pervane ve diğer batık bileşenlere erişmek zor ve zaman alıcı olabilir.

Uygulamalar: Yatay pompalar inanılmaz derecede çok yönlüdür ve çok çeşitli uygulama için tercih edilen seçimdir, Su temini, sulama ve endüstriyel sıvı transferi sabit bir akışa ihtiyaç duyulur. Dikey pompalar belirli uygulamalarda, özellikle de dahil olanlar Düşük-NPSH koşulları, derin kuyu pompalama, atık su arıtma ve sıvı kaynağının pompanın yerinin altında olduğu diğer senaryolar. Ayrıca yaygın olarak kullanılırlar Yangın Koruma Sistemleri Güvenilir oldukları ve harici bir hazırlama sistemi gerektirmedikleri için.

Verimlilik ve Maliyet: . yeterlik Her iki pompa tipi de çok yüksek olabilir, ancak daha çok özel tasarıma ve uygulamaya bağlıdır. Fakat, yatay pompalar Genellikle daha basit tasarım nedeniyle standart sıvı transferi için verimlilik açısından hafif bir kenara sahiptir. Dikey pompalar Daha uzun şaft ve yatak sürtünmesi nedeniyle bazı durumlarda daha düşük verimliliğe sahip olabilir. Açısından maliyet , İlk Satın Alma Fiyatı bir yatay pompa genellikle daha düşüktür. Ancak, genel olarak düşünülürken operasyonel maliyet , dikey pompalar, pahalı emme tarafı modifikasyonlarına ihtiyaçtan kaçınarak belirli düşük NPSH uygulamaları için uzun vadede daha ekonomik olabilir.

Parametre karşılaştırma tablosu

Avantajlar ve dezavantajlar

Yatay pompalar

Avantajlar

• Kolay Bakım: Birincil bileşenlere kolayca erişilebilir, rutin bakım, denetimler ve onarımları basitleştirir. Bu, kesinti ve işçilik maliyetlerini azaltır.

• Yüksek verimlilik: Standart sıvı transfer uygulamaları için, yatay pompalar daha basit ve daha doğrudan akış yolu nedeniyle genellikle daha verimlidir.

• Çok yönlülük: Çok yönlüdürler ve çeşitli boyut ve konfigürasyonlarda yaygın olarak mevcuttur, bu da onları çok çeşitli uygulamalar için uygun hale getirir.

• Başlangıç ​​maliyeti daha düşük: Birçok durumda, yatay bir pompa için ilk satın alma ve kurulum maliyeti, benzer kapasiteli dikey bir pompaya kıyasla daha düşüktür.

Dezavantajlar

• Daha büyük ayak izi: Sınırlı alana sahip tesislerde önemli bir kısıtlama olabilen daha fazla zemin alanı gerektirirler.

• NPSH Sorunları: Net pozitif emme kafası sorunlarına daha yatkındırlar, dikkatli bir şekilde kurulum ve bazen kavitasyonu önlemek için sıvı kaynağından daha düşük bir yerleşim gerektirirler.

• Dalgıç değil: Yatay pompalar, derin kuyular veya karalar gibi belirli uygulamalarda kullanımlarını sınırlandırarak sıvıya daldırılacak şekilde tasarlanmamıştır.

Dikey pompalar

Avantajlar

• Daha küçük ayak izi: Dikey, istiflenmiş tasarımları önemli ölçüde daha az zemin alanı gerektirir, bu da onları sıkı alanlardaki kurulumlar için ideal hale getirir.

• Daha iyi NPSH Performansı: Sıvıya daldırılarak, doğal olarak daha iyi NPSH performansına sahiptirler, bu da kavitasyonu önleyen ve yüksek sıcaklık veya uçucu sıvıları kullanması için çok önemlidir.

• Belirli uygulamalar için verimli: Sıvı kaynağının pompanın altında olduğu derin kuyu pompalama ve karter drenajı gibi uygulamalar için son derece verimlidirler.

• Hazırlama gerekmez: Batıklandıklarında, dış hazırlama sistemlerine olan ihtiyacı ortadan kaldırarak kendi kendini ikna ediyorlar.

Dezavantajlar

• Karmaşık bakım: Submered bileşenlere erişmek zor ve zaman alıcı olabilir, özel kaldırma ekipmanı ve artan bakım maliyetleri ve kesinti süreleri gerektirebilir.

• Daha yüksek başlangıç ​​maliyeti: Özel tasarım ve kurulum gereksinimleri nedeniyle başlangıç ​​maliyeti daha yüksek olabilir.

• Daha düşük verimlilik potansiyeli: Spesifik uygulamalarında yüksek verimli olsa da, dikey bir pompanın verimliliği bazen daha uzun şaft ve artan yatak sürtünmesi nedeniyle standart transfer senaryolarında yatay bir pompadan daha düşük olabilir.

Doğru pompayı seçmek

Dikkate alınması gereken faktörler

• Akış hızı ve kafa gereksinimleri: Gerekli sıvı hacmini (akış hızı) ve kaldırılması gereken yüksekliği (baş) belirleyin. Bunlar herhangi bir pompayı boyutlandırmak için temeldir.

• Mevcut Alan: Pompa ve motoru için mevcut fiziksel alanı değerlendirin. Zemin alanı sınırlıysa, dikey bir pompa tek uygulanabilir seçenek olabilir.

• Akışkan özellikleri: Pompalanacak sıvı tipini düşünün (örn. Temiz su, atık su, kimyasallar, yüksek sıcaklık sıvıları). Bu, malzeme seçimini ve pompa tipini etkileyecektir.

• Bütçe: İlk satın alma maliyetini, kurulum maliyetlerini ve uzun vadeli operasyonel ve bakım masraflarını değerlendirin.

Yatay bir pompa ne zaman seçilir Aşağıdakilerde yatay bir pompa seçin:

• Zemin alanı sınırlayıcı bir faktör değildir.

• Sıvı kaynağı pompanın yerinin üzerindedir.

• Bakım ve onarım kolaylığı en önemli önceliktir.

• Uygulama çok yönlü, standart bir sıvı transfer çözeltisi gerektirir.

Dikey bir pompa ne zaman seçilir Dikey bir pompa seçin:

• Zemin alanı sınırlıdır.

• Sıvı kaynağı pompanın altındadır (örneğin, derin kuyu, karalama).

• NPSH, yüksek sıcaklık sıvıları gibi kritik bir endişe kaynağıdır.

• Pompanın uygulama için daldırılması gerekir (örneğin drenaj, atık su).

Her iki pompa türü için bakım ipuçları

Genel Bakım Yönergeleri

Pompa tipi ne olursa olsun, uzun ömür ve verimlilik için tutarlı bakım çok önemlidir. A önleyici bakım programı Günlük, haftalık ve aylık kontroller dahil her zaman kurulmalıdır. Temel görevler şunları içerir:

• Görsel inceleme: Düzenli olarak sızıntı, olağandışı sesler ve aşırı titreşim olup olmadığını kontrol edin. Bunlar genellikle bir sorunun ilk belirtileridir.

• Yağlama: Tüm rulmanların ve hareketli parçaların üreticinin önerilerine göre uygun şekilde yağlandığından emin olun. Aşırı yağlama, yetersiz yağlama kadar zarar verici olabilir.

• Performans İzleme: Gibi temel metriklerin bir günlüğünü bulundurun. akış hızı, basınç ve sıcaklık . Bu okumalardaki bir değişiklik, altta yatan bir sorunu gösterebilir.

• Contaları ve contaları kontrol edin: Contaları ve contaları herhangi bir aşınma veya sızıntı belirtisi açısından inceleyin ve sıvı kaybını ve sistem hasarını önlemek için derhal değiştirin.

• Temizlik: Pompaya girip tıkanmalara veya hasara neden olabilecek kir ve enkazların birikmesini önlemek için pompayı ve çevresini temiz tutun.

Yatay pompalar için özel ipuçları

Yatay pompaların tasarımı onları korumalarını nispeten basit hale getirir.

• Hizalama: Pompanın ve motorun hizalanmasını düzenli olarak kontrol edin ve düzeltin. Yanlış hizalama, titreşim, erken yatak aşınması ve conta başarısızlığının yaygın bir nedenidir.

• Temel ve taban plakası: Pompanın taban plakasının ve temelinin güvenli ve düz olduğundan emin olun. Hareket veya gevşek bir temel yanlış hizalanmaya ve titreşime yol açabilir.

• NPSH: Pompanın emme tarafına dikkat edin. A tıkanmış süzgeç veya bir kısmen kapalı kapak Akışı kısıtlayabilir ve kavitasyona neden olabilir, bu da pervaneye gürültüye ve hasara yol açar.

Dikey pompalar için özel ipuçları

Dikey pompaların korunması, yönleri ve yerleri nedeniyle benzersiz zorluklar sunar.

• Şaft dik: Milin mükemmel dik olduğunu doğrulayın. Herhangi bir rekabet veya yanlış hizalama, aşırı titreşime ve yataklara zarar verebilir.

• Yatak Yağlama: Yağlama sistemine, özellikle yağla yağlanmış dikey pompalar için çok dikkat edin. Motor, yağın yatakları düzgün bir şekilde yağlamasını sağlamak için mükemmel dikey olmalıdır.

• Batık bileşenler: Dalgıç veya derin oyuklu pompalar için, pompanın sıvı kaynağından çıkarılması gerektiğinden bakım daha karmaşıktır. Bu genellikle özel ekipman ve uzmanlık gerektirir.

• Temel ve Grouting: Pompanın temelinin ve harçlarının sağlam ve güvenli olduğundan emin olun. Titreşimi en aza indirmek ve pompaya yapısal hasarı önlemek için sağlam bir temel kritik öneme sahiptir.
